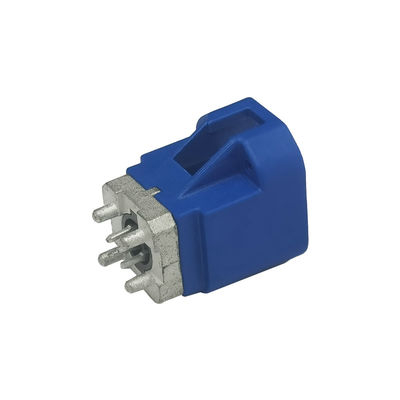

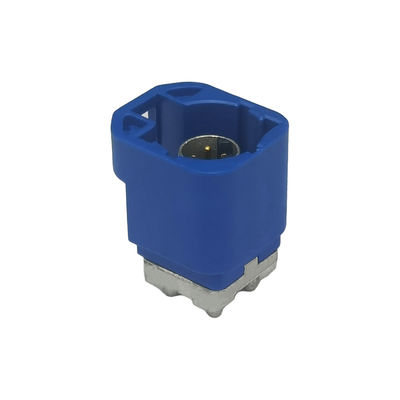

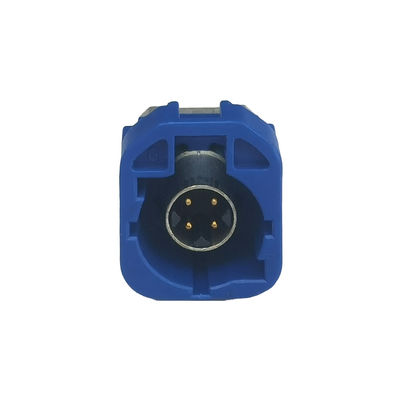

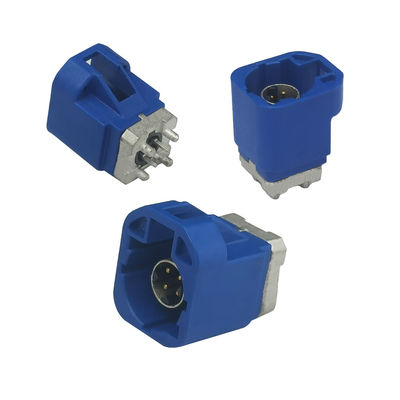

FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector Voor Auto Radio
Neem contact met mij op voor gratis monsters en coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.
xProductdetails
| Werkspanning | 60 V rms | Montage-type | PCB/Panel zet op |
|---|---|---|---|
| Aantal posities | 4 speld | richtlijn | Recht type |
| Werktemperatuur | -40°C tot +105°C | Impedantie | 100Ω |
| Dienstverlening | OEM ODM keurt goed | MOQ | 20 stuks |
Productomschrijving
Productbeschrijving:
Dit is een geavanceerd digitaal systeem dat gespecialiseerd is in het verzenden van laagspannings differentiële signalen, effectief blokkeren van interferentie van cross-talk en externe bronnen.Dit volledig afgeschermde interconnect systeem maakt gebruik van 100 Ω afgeschermde gedraaide quad kabels om optimale prestaties te garanderen.
Met behulp van de componenten van het standaard HSD-systeem zijn deze highspeed dataconnectors zowel kostenefficiënt als betrouwbaar.HSD wordt vaak gebruikt in Ethernet-toepassingen en is speciaal ontworpen om te voldoen aan de strenge eisen van de automobielindustrie.
Speciaal ontworpen voor de automobielmarkt, is het HSD-interconnectsysteem ideaal voor toepassingen zoals LVDS-camera's, USB en IEEE 1394.vergrendeling, kleurcodes en een compacte maat die voldoet aan de wereldwijde normen van de automobielindustrie.
Kenmerken:
High Speed Data (HSD) maakt gebruik van een volledig afgeschermd interconnectsysteem
Het HSD-systeem is ontworpen om te werken bij 100 Ω en is in staat om afgeschermde gedraaide quad-kabels op te vangen.
- Dubbele vergrendeling voor primair en secundair vergrendelen.
- Gebruikte crimpverbindingsmethode.
- Hoge kabelbehoudkracht.
- Codering op plastic behuizing voorkomt misverbindingen.
- Het voorkomen van beschadiging van de contactspeld wordt gewaarborgd.
Technische parameters:
| HSD | |
| Codering HSD+2 | A.B.C.D.E.F.Z. |
| PIN-code | 4 signaalpen, 2 krachtpen |
| Kabel | b.v.g.Dacar 535,Dacar 636 |
| Verpakkingseenheid | op verzoek |
| Elektrische gegevens | |
| Impedantie | 100Ω |
| Frequentiebereik afhankelijk van het type kabel | DC tot 6 GHz |
| Signalcontactweerstand | ≤ 10 mΩ |
| Buitenste contactweerstand | ≤ 7,5 mΩ |
| Testspanning | 250 V rms |
| Werkspanning | 60 V rms |
| Mechanische gegevens | |
| Paringscycli | ≥ 25 |
| Invalkracht | ≤ 30 N |
| Ontkoppelingsmacht. | ≥ 5N |
| Vergrendeling van de vasthoudingsvermogen | ≥ 110N |
| Milieudata | |
| Temperatuurbereik | -40°C tot +105°C |
Toepassingen:
Belangrijkste toepassingen van het HSD-interconnectsysteem
Het HSD-systeem wordt veel gebruikt in een verscheidenheid aan automotive elektronica, waaronder:
- Telecom-industrieën, zoalsradiobasisstations
- Digitale infotainment-elektronica, voorzien van functies voor entertainment en connectiviteit in voertuigen
- Digitale symmetrische netwerken, die een snelle gegevensoverdracht mogelijk maakt voor geavanceerde assistentiesystemen en andere elektronische componenten
Compatibiliteit met toonaangevende technologieën
Het HSD-interconnectsysteem is ontworpen om een reeksUSBversie, met inbegrip van1.0,2.0, en3.0, evenals andereindustriële normenzoals:LVDS,Ethernet,IEEE 1394 (Firewire), enGVIFDeze veelzijdigheid maakt het een zeer flexibele en betrouwbare keuze voor automotive toepassingen.
HSD-code:
Aanpassing:
Wij verwelkomen OEM- en ODM-aanvragen en bieden op maat gemaakte opties voor kabelsoorten, connectorsoorten en kabellengtes.Aarzel niet om contact met ons op te nemen voor verdere hulp..
Ondersteuning en diensten:
- OEM en ODM bestellingen zijn welkom.
- Er zijn gratis monsters beschikbaar; de klant hoeft alleen de koerierskosten te betalen.
- We bieden flexibele logistieke oplossingen.
- Reken op ons voor snelle levering en uitzonderlijke service.
